化学成分
C
Cr
Ni
Al
Ti
0.04～0.10
18.0～21.0
余
1.00～1.80
1.8～2.7
Co
Fe
B
Mn
Si
P
S
Ag
Bi
Cu
Pb
≤2.0
≤1.5
≤0.008
≤0.40
≤0.80
≤0.020
≤0.015
≤0.0005
≤0.0001
≤0.20
≤0.002
热处理制度
叶片用棒材为：1080℃±10℃，8h，空冷+700℃±5℃，16h，空冷。热轧、锻制及冷拉棒材，按表1-2的规定进行。轧制环件：（1050～1080℃）±10℃，不大于2h，水冷+750℃±5℃(或+700℃±5℃),4h(或16h)，空冷。热轧板材、冷轧薄板和带材为：供应状态+700℃±10℃，4h，空冷。
材料类型
固溶处理制度
时效制度

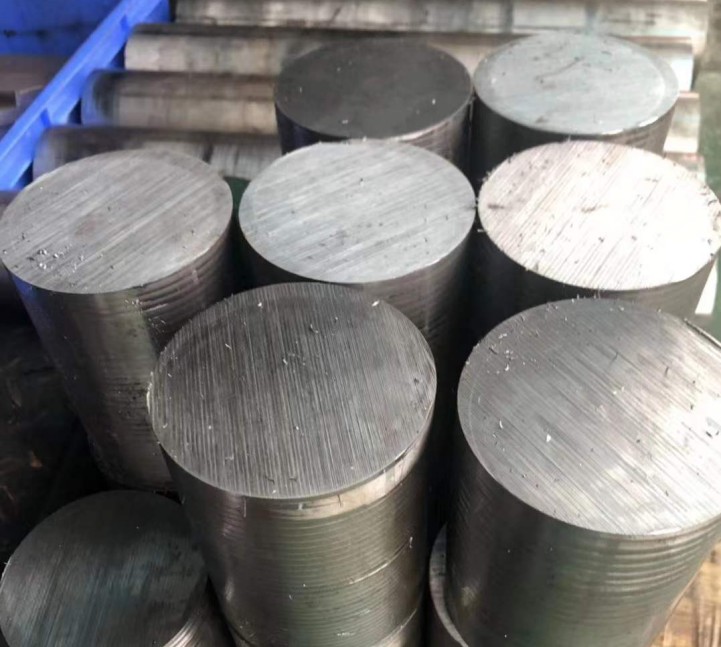

热加工用热轧（或锻制）棒材
1080℃±10℃，8h，空冷
700℃±5℃,16h,空冷或
750℃±5℃，4h，空冷
热加工用热轧（或锻制）棒材
按制度①或②进行
①1080℃±10℃,保温时间按表1-3规定，油冷或水冷或空冷。
（正常情况，d≥40mm，油冷）
②1080℃±10℃,保温时间按表1-3规定，空冷+1080℃±10℃。
保温30min，水冷
700℃±5℃,16h,空冷或
750℃±5℃，4h，空冷
冷拉棒材
1080℃±10℃,保温时间按表1-4规定，水冷或空冷。
700℃±5℃,16h,空冷或
750℃±5℃，4h，空冷
物理化学性能
熔点：1405℃
热导率：
θ/℃
100
200
300
400
500
600
700
800
900
λ/（W/（m·C））
12.11
13.83
15.48
16.75
18.39
20.93
24.48
25.57
27.66
线膨胀系数：
θ/℃
16～100
16～200
16～300
16～400
16～500
16～600
16～700
α/10-6C-1
12.18
12.86
13.69
14.08
14.50
14.94
15.36
密度：ρ=8.15g/cm3
电性能：室温ρ=1.23×10-6Ω.m
无磁性
应用领域
用于制造发动机转子叶片、导向叶片支座、螺栓、叶片锁板等零件。
GH80A是以镍-铬为基体，添加铝、钛形成r相弥散强化的高温合金，除铝含量略高外，其他与GH4033相近，使用温度700～800℃，在650～850℃具有良好的搞蠕变性能和抗氧化性能。该合金冷热加工性能良好，主要供应热轧棒材、冷拉棒材、热轧板材、冷轧板材、带材以及环形件等，用于制造发动机转子叶片、导向叶片支座、螺栓、叶片锁板等零件。
